Pentapod Multioptional
Einfacher Technologiewechsel
Genormte Schnittstelle
Einzigartige Hybridmöglichkeit
Multioptional für Ihre Anforderungen

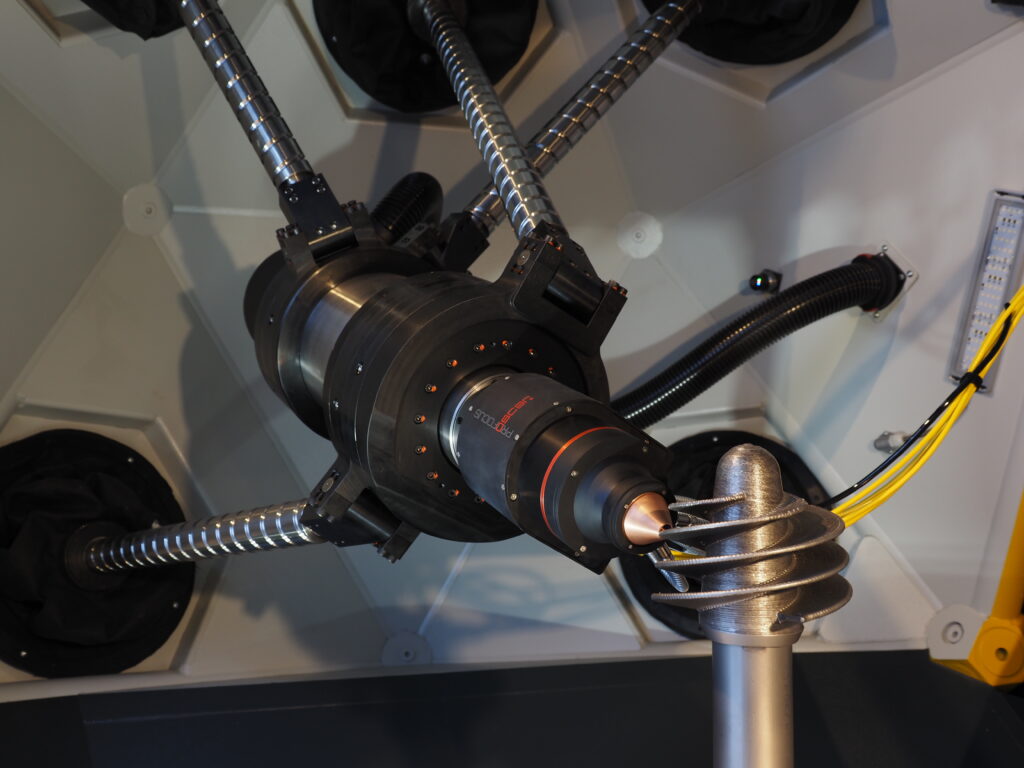

Laserauftragsbearbeitung

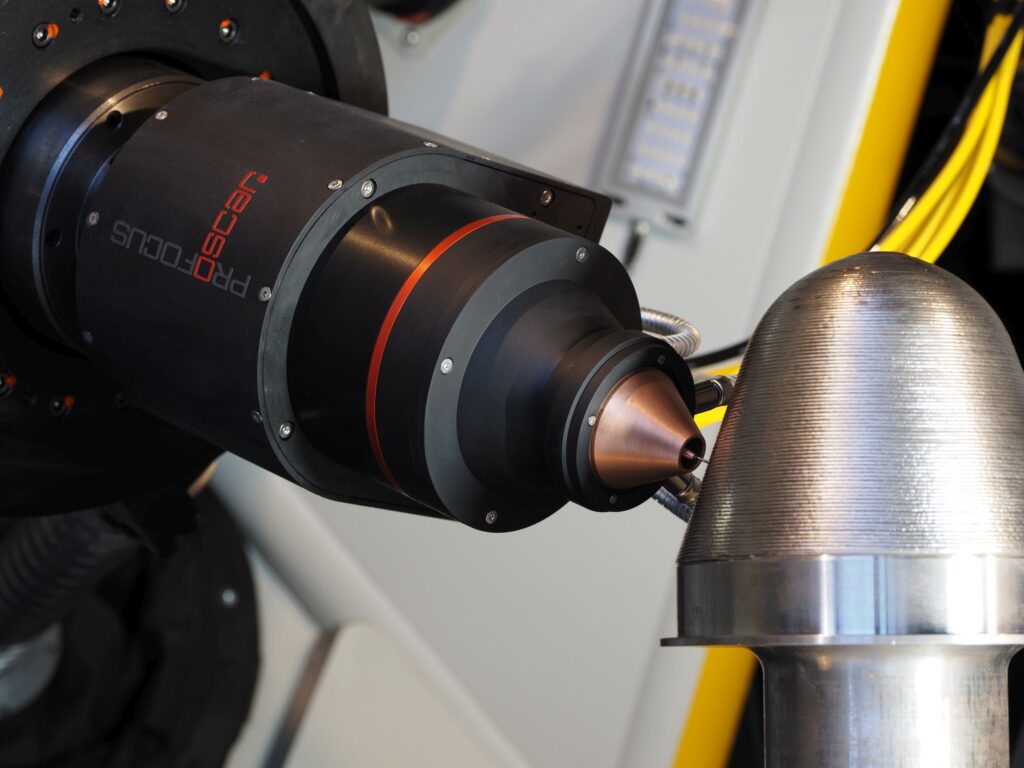

Mit der Profocus DED Technologie von OSCAR PLT zum Erfolg
Multioptional für Ihre Anforderungen
Pentapod 3D Druck
Mit der SEAMhex Extrusionseinheit enorme Auftragsleistungen

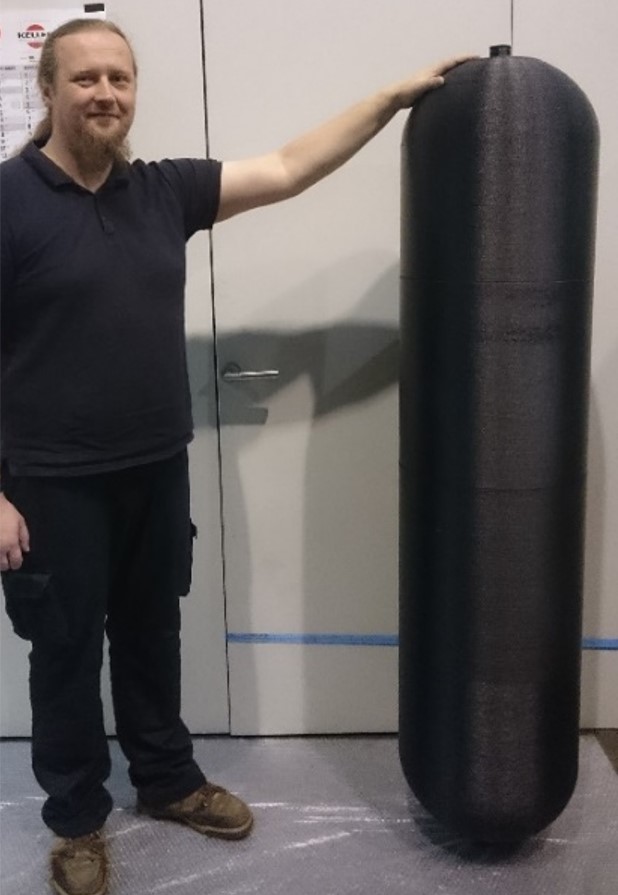

Industrielle Anwendungen mit Plastifiziereinheit SEAM
Die SEAMHex Plastifiziereinheit erschließt vielfältige industrielle Anwendungen. Mit ihrer fortschrittlichen Plastifizierfähigkeit verarbeitet sie verschiedene Materialien, darunter Hochleistungsthermoplaste, für die Herstellung langlebiger und funktioneller Teile. Dank der beeindruckenden Austragsleistung von 8 kg/h gewährleistet die SEAMHex eine außergewöhnliche Produktivität und erfüllt die Anforderungen der Industrie auf effiziente Weise.

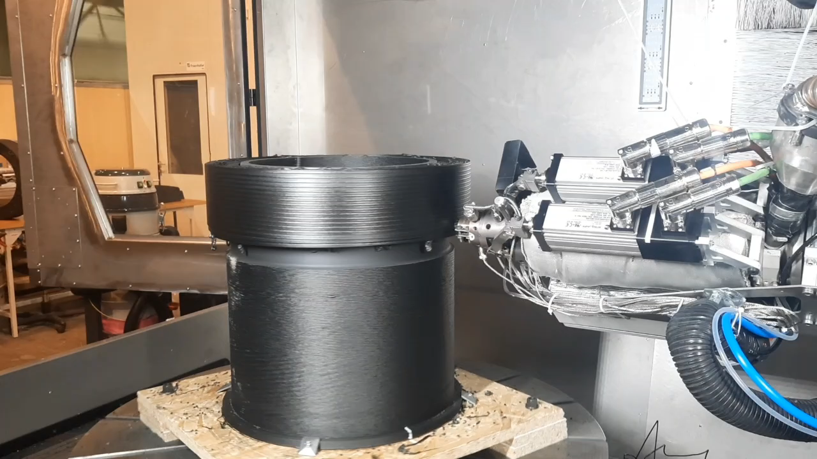

Vorteile am gezeigten Beispiel
• Nutzung der Rotationsachse für den rotierenden 3D-Druck
• Herstellung von rotationssymmetrischen Bauteilen bei hoher Prozessgeschwindigkeit
• Zuführung in normaler Richtung, bei gleichzeitig konstanter Geschwindigkeit des Drehtisches
• Ablage des Stranges und der Fasern entsprechend den Bauteilanforderungen
Grundkonzept Pentapod 5-Achs Führungsmaschine
Entdecke die Produktlinie der P-Serie
Die Produktlinie der P-Serie unterscheidet sich in ihrem Design völlig von herkömmlichen 5-Achs-Bearbeitungszentren. Durch das Design und die Bauweise ergeben sich einzigartige Vorteile für den Fertigungsprozess. Einerseits wird durch die Bauweise in Form eines Ikosaeders eine sehr hohe Eigensteifigkeit erreicht, und andererseits wird durch die fünfstrebige Bauweise und die 5-Achs-Bewegung der Maschinenspindel (von oben) eine sehr hohe Raumeffizienz erreicht.
Wir bauen Bearbeitungszentren in vier verschiedenen Größen. Alle Bearbeitungszentren können mit einem automatischen Werkzeugwechselsystem, einem Rundtisch, anpassbaren Lineareinheiten und Werkzeugen für die Hybridfertigung (z. B. subtraktive Bearbeitung mit additiver Fertigung) ausgestattet werden. Das Steuerpult kann von der Maschine gelöst sein und entsprechend den Wünschen des Bedieners positioniert werden.
P700 – Series
P1000 – Series
P1400 – Series
P2000 – Series
Technische Daten
P-Series Produktlinie
P700
P1000
P1400
P2000
Arbeitsraum
X/Y/Z [mm]
700/700/450
1000/1000/600
1400/1400/800
2000/2000/1000
Genauigkeit
3µm
3µm
3µm
3µm
Beschleunigung
10m/s²
10m/s²
10m/s²
10m/s²
Linearachse des Tisches
Keine Linearachse
max. 2.000mm
max. 3.000mm
max. 4.000mm
Standardspindel
Motor / Max. rpm / Werkzeughalter
14kW / 24.000 rpm / HSK A63
Anschlüsse
Spannung / Sicherung / Luftdruck
400V / 63 A / 6bar +/- 10%
Steuerung
Andrinic 3060L
